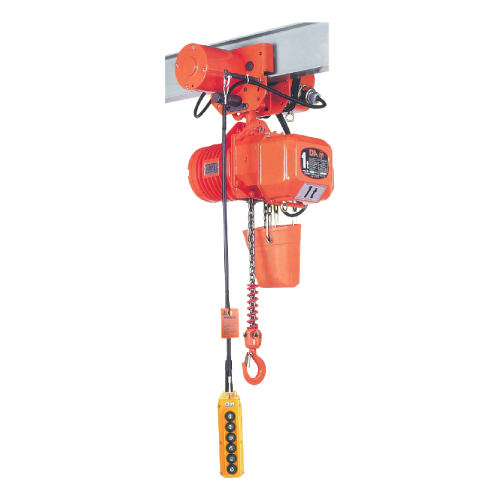

ELEPHANT DAM Series

รอกโซ่ไฟฟ้า ELEPHANT DAM Series

รอกโซ่ไฟฟ้า ELEPHANT DAM Series คือสินค้าที่มาจากประเทศญี่ปุ่น (Made in Japan) มาพร้อมกับมอเตอร์ 3 เฟส 380 โวลต์ ระบบ 4 ทิศทาง รอกโซ่ไฟฟ้านี้เป็นตัวเลือกที่เหมาะสำหรับงานที่ต้องการใช้งานหนักอย่างต่อเนื่อง มีรุ่นให้เลือกใช้งานทั้งหมด 5 รุ่น โดยรุ่นแต่ละรุ่นมีขนาดกำลังยกต่างกัน ตั้งแต่ 1 ถึง 5 และ 10 ตันตามลำดับ และยังสามารถเพิ่มความยาวของโซ่ยกตามความต้องการของงานได้

Electric Chain Hoist ELEPHANT DAM Series is a product from Japan (Made in Japan), followed by a 380 3-phase motor, which makes friends have a total of 5 models to choose from, each model has a different lifting capacity from 1 to 5. and 10 tons

request a quote
Categories , Tags , , , , , ,

คุณสมบัติ

  • มอเตอร์ที่ทนทานและแข็งแรงเพื่อให้สามารถทำงานได้ในสถานการณ์ต่างๆ
  • โครงสร้างตัวรอกถูกออกแบบมาเพื่อป้องกันฝุ่นและเก็บเสียง และป้องกันเฟืองเกียร์ด้วยการใช้น้ำมัน ซึ่งทำให้เครื่องมีเสียงเงียบและอายุการใช้งานที่ยาวนาน
  • โซ่รอกได้รับมาตรฐาน ISO และ DN 5684 (มาตรฐานเยอรมัน) และสามารถรับแรงดึงได้สูงสุดถึง 900 Mpa
  • ระบบเบรกใช้แม่เหล็กไฟฟ้าโซลินอยด์กระแสตรง ซึ่งใช้ไฟน้อยและระบบเบรกแม่เหล็กไฟฟ้าทำงานร่วมกับระบบเบรกแบบกลไก เพื่อให้เบรกทำงานได้อย่างมีประสิทธิภาพ (ระบบเบรก 2 ชั้น)
  • กลไกเบรกที่ถูกต้องและแม่นยำ สามารถรับ Load บนตะขอได้โดยที่ยังสามารถตรวจสอบการทำงานของเกียร์ได้อย่างสะดวก เนื่องจากมีโครงสร้างที่ห่อหุ้มเกียร์แบบเปิด
  • ลิมิตสวิตช์ไฟฟ้าแบบทำงาน 2 จังหวะที่เชื่อถือได้ในการทำงาน
  • โครงสร้างมอเตอร์เป็นอลูมิเนียมซึ่งช่วยให้สามารถระบายความร้อนได้ดี
  • เพื่อความปลอดภัย สวิตช์ควบคุมจะใช้แรงดันไฟฟ้า 24 โวลต์
  • ตะขอเกี่ยวมีแผ่นเหล็กปิดกันหลุดและสามารถหมุนรอบตัวได้
  • โซ่ยกสามารถเพิ่มความยาวได้ตามต้องการ

FEATURES

  • Durable and strong motor To work in various situations
  • Hoist structure Designed to protect against dust and sound Prevent gear transmission with oil Make the machine quiet and long life
  • Chain hoist received ISO and DN 5684 (German standard), able to obtain tensile strength of 900 Mpa.
  • Braking system using electromagnetic Direct current solenoid Which uses less work light and electromagnetic brake system works together With a mechanical brake system Will make the brakes work more perfectly (2-layer brake system)
  • Accurate brake mechanism even with load on the hook. Check the operation of the gear easily. Because there is a structure that is encapsulated Open gear
  • Reliable 2-stroke work-electric limit switch in operation
  • Motor structure is aluminum. Making it able to heat well
  • Control switch uses 24 voltage for safety.
  • The hook has a steel plate closed and the hook can rotate around.
  • Can increase the chain length

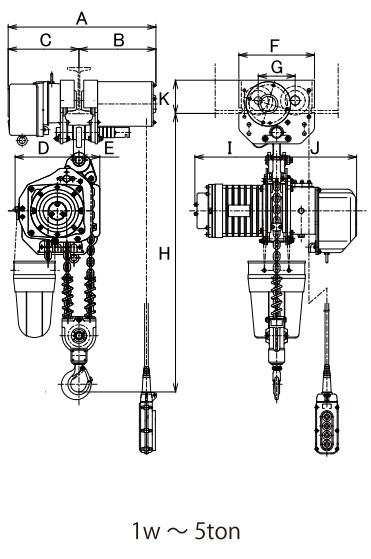

ELEPHANT DAM Series
The drawing of electric trolley 2.5t is different from above drawing.

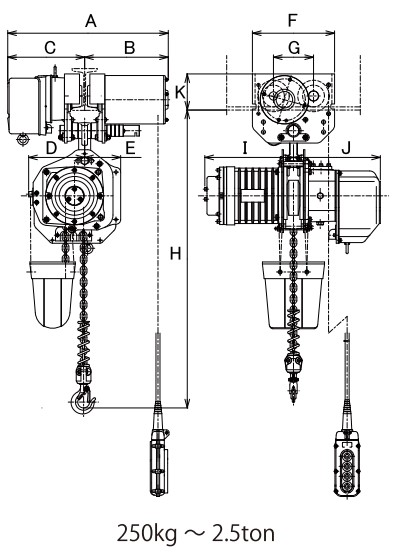

ELEPHANT DAM Series (1)
The drawing of electric trolley 3t, 5t is different from above drawing.

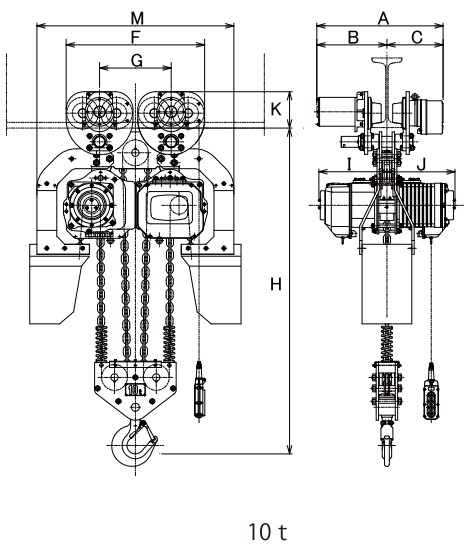

ELEPHANT DAM Series (2)

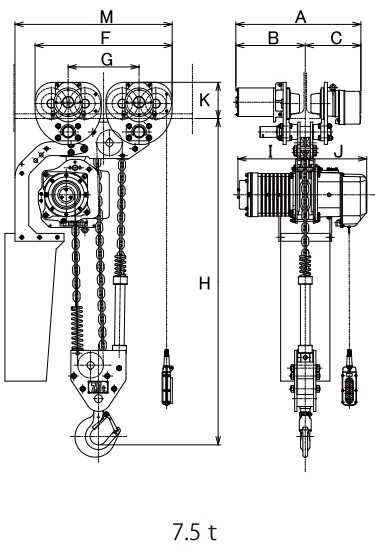

ELEPHANT DAM Series (3)

SPECIFICATION

Model Lifting
Ton		 Test Load
Ton		 Lifting
Distance m.		 Chain Size
Dia x Pitch mm.		 Traversing
motor output 		 Hoist Speed
m/min		 Traversing Ibeam
Width mm.		 Trolley minimum
radius mm.		 Distance mm. Capacity
Kg.
DAM-1 1 1.25 3 7.1x21(1) 0.4 20 75-125 1100 620 101
DAM-1 1 1.25 6 7.1x21(1) 0.4 20 75-125 1100 620 106
DAM-2S 2 2.5 3 11.2x34(1) 0.4 20 100-125 1100 735 197
DAM-2S 2 2.5 6 11.2x34(1) 0.4 20 100-125 1100 735 206
DAM-3 3 3.75 4 9.5x28.6(2) 0.75 20 100-125 1500 960 209
DAM-5 5 6.25 4 11.2x34(2) 0.75 20 125-175 2000 1055 246
DAM-10 10 12.5 4 11.2x34(4) 0.75*2 20 125-175 NA. 1185 690

DIMENSION

Model A+2B B+2B C+B D E F G I J K
DAM-1 S 482 251 231 174 127 246 120 290 274 125
DAM-2S 514 267 247 198 174 324 148 342 313 137
DAM-3 576 324 252 258 114 316 160 342 313 182
DAM-5 610 340 270 273 102 336 170 342 313 189
DAM-10 634 353 281 - - 696 360 342 313 189
