BLACK BEAR TP-TK-TG

รอกสลิงไฟฟ้า BLACK BEAR TP-TK-TG (DC Brake)

รอกสลิงไฟฟ้า BLACK BEAR TP-TK-TG Series (DC Brake) มอเตอร์เบรกใช้กระแสไฟฟ้า DC รอกสลิงไฟฟ้าคุณสูง นำเข้าจากประเทศไต้หวัน มอเตอร์เบรกแม่เหล็กไฟฟ้ากระแสตรงใช้เทคโนโลยี INTORQ เสียงเงียบให้แรงเบรกสูง ลดความเสียหายของคานเครนได้ดี ระบบ multi-coil เพิ่มสมรรถภาพแรงบิดและลดการสึกหรอของมอเตอร์เบรก ขนาดน้ำหนักยก 1-5 ตัน มีทั้งแบบความเร็ว Single Speed และแบบความเร็ว Dual Speed ทิศทางการเคลื่อนที่แบบ 4 ทิศทาง

Electric wire rope hoist BLACK BEAR TP-TK-TG Series (DC Brake) Electric wire rope hoist BLACK BEAR MONORAIL TROLLEY DC Brake Electric wire rope hoist high quality products imported from Taiwan with DC Motor brake , is a Monorail Trolley type, has capacity load 1-5 Tons with single speed and Dual speed,(Up-Down-Left-Right)

request a quote
Categories , Tags , , , , ,

คุณสมบัติ

  • จานมอเตอร์เบรกถูกออกแบบใหม่ช่วยให้ประสิทธิภาพการเบรกดีขึ้น
  • มอเตอร์ขับรอกประสิทธิภาพสูง เสียงเงียบ กินไฟน้อยใช้งานได้ทุกสถานที่
  • กล่องควบคุมไฟฟ้า ผ่านมาตรฐาน IP20
  • ชุดเฟืองขับรอกขนาดเล็กลง ผลิตจากเหล็กอัลลอยชุบผิวแข็งลดการสึกหรอของคาน
  • สายสลิงใช้ตามมาตรฐาน JIS no.6
  • ขนาดของล้อดึงสายสลิงเหมาะสมกับการใช้งาน
  • ตะขอล่างใช้กระบวนการทุบร้อนขึ้นรูปและมีลูกปืนทำให้หมุนได้ 360 องศา
switch

FEATURES

  • DC Brake New design of DC brake electromagnetic motor disc system works precisely and synchronously with motors.
  • MOTOR Highly efficiently squirrel cage motors of 40%ED rate (40/ 20% for dual speed) are quiet. small volume, light weight and suitable for most applications.
  • Control box IP-20 control box is applied: Higher IP degree is available upon request.
  •  Gear box Hoist reduction gear system are made of alloy steel with surface harden treatment for long lasting life span.
  • Wire rope According to JIS no.6 standard for wire rope applications, we use 6×37-A and IWRC 6xFi (29) -B wire rope which features flexible and long life span.
  •  Sheave The proper diameter of sheave ensures the operation and life span of wire rope.
  •  Hook Hot forged hooks with thrust bearing are enable to be swiveled 360°

SPECIFICATIONS

Model Capacity
(ton)		 Lift
(m)		 Hoisting Traversing
Speed(m/min) Motor
kw pole		 ED% Speed(m/min) Motor
kw pole		 ED%
60Hz  50Hz Single  Dual 60Hz  50Hz Single  Dual
TPM-100 1 6 10.8 9 2.2
4 P		 40 40/20 24 20 0.25
4 P		 40 40/20
TPMD-100 9 10.8/3.6 9/3 2.2/0.73
4/12P		 24/8 20/6 0.25/0.08
4/12P
12
 TKM-200 2 6 8 6.7 3
4p		 40 40/20 24 20 0.25
4 P		 40 40/20
TKMD-200 9 8/2.7 6.7/2.2 3/1
4/1 2P		 24/8 20/6 0.25/0.08
4/12P
12
TKH-200 2 6 4.4 6.7 3
4p		 40 40/20 24 20 0.25
4 P		 40 40/20
 TKHD-200 9 4.4/1.5 6.7/2.2 3/1
4/1 2P		 24/8 20/6 0.25/0.08
4/12P
12
TKL-300 3 6 8 3.7 3
4p		 40 40/20 18 15 0.6
4p		 40 40/20
TKLD-300 9 8/2.7 3.7/1.2 3/1
4/1 2P		 18/6 15/5 0.6/0.2
4/1 2P
12
 TGM-300 3 6 8 6.7 5
4p		 40 40/20 18 15 0.6
4p		 40 40/20
TGMD-300 9 8/2.7 6.7/2.2 5/1.7
4/1 2P		 18/6 15/5 0.6/0.2
4/1 2P
12
TGH-300 3 6 8 6.7 5
4p		 40 40/20 18 15 0.6
4p		 40 40/20
TGHD-300 9 8/2.7 6.7/2.2 5/1.7
4/1 2P		 18/6 15/5 0.6/0.2
4/1 2P
12
TGL-500 5 6 4.4 3.7 5
4p		 40 40/20 18 15 0.6
4p		 40 40/20
TGLD-500 9 4.4/1.5 3.7/1.2 5/1.7
4/1 2P		 18/6 15/5 0.6/0.2
4/1 2P
12

1.R/F=Reeving/falling numbers.
2.Dual speed model under green shadow.
3.Traversing pinion 5 ton M3.5x16T,3.5 ton M3.5x12t.
4.Traversing motor standard supply, 50 Hz or 60Hz all used 4 pole, or please specify.

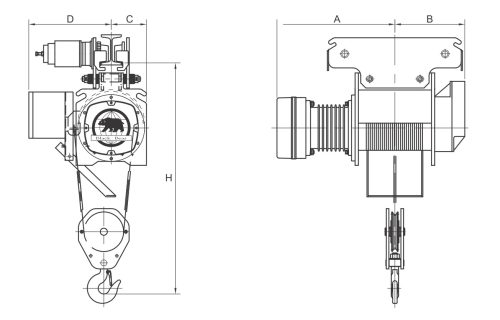

DIMENSION

TP.TK.TG Series
BLACK BEAR TP-TK-TG
BLACK BEAR TP-TK-TG
Approximate Dimension (mm) Approximate
Weight
(kg)
H A B C D Adjust for Std. I-Beam
(mm)
Single Dual Single Dual Single Dual
1050 530 611 314 210 210 380 380 75-125 246
580 661 364 256
630 711 414 266
1150 627 627 350 232 232 410 410 100-150 370
680 680 403 390
732 732 455 410
1150 701 701 422 232 232 443 443 100-150 400
788 788 509 420
875 875 596 440
1150 729 729 518 275 275 443 443 125-175 410
802 802 523 450
919 919 640 490
1200 660 772 435 185 210 430 455 125-175 410
702 814 477 430
804 916 579 450
1200 754 866 529 185 210 443 468 125-175 390
827 939 602 425
944 1056 719 455
1200 754 866 564 300 300 468 468 125-175 520
827 393 602 540
944 1056 719 560

1.R/F=Reeving/falling numbers.
2.Dual speed model under green shadow.
3.Traversing pinion 5 ton M3.5x16T,3.5 ton M3.5x12t.
4.Traversing motor standard supply, 50 Hz or 60Hz all used 4 pole, or please specify.
